项目新闻

您的位置:首 页> 新闻中心 > 项目新闻 >

位置:首 页> 新闻中心 > 项目新闻 >

研究院无锡宜马项目开展抗裂剂应用研究



发布时间:2020-11-18 12:00:00   手机阅读量:1
管理员
中交一公局土木工程建筑研究院有限公司
2020-11-18

    宜马项目水下隧道主体结构施工采用C40大体积混凝土,其施工重难点在于混凝土的防渗、防漏、防裂问题的解决。

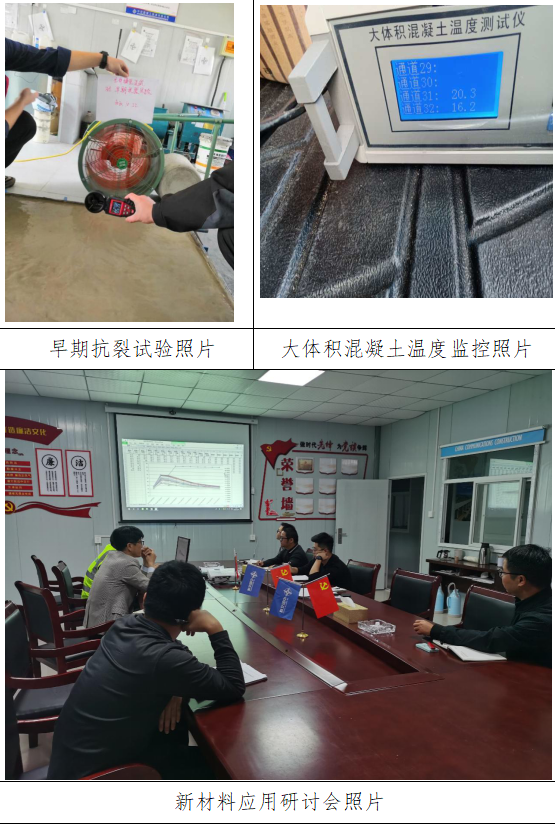

    宜马项目开始开展新材料的应用研究,即水化热抑制型镁质高性能混凝土抗裂剂(FQY)的应用研究,抗裂剂在混凝土中的作用机理:通过调控混凝土温升历程与后期补偿收缩相结合,降低混凝土结构物早期温升以减小混凝土温度收缩应力,后期降温阶段对混凝土冷缩进行补偿。通过做混凝土早期抗裂对比试验,得出掺入水化热抑制型镁质高性能混凝土抗裂剂的混凝土对比空白组,具有很明显的抗裂优势,掺抗裂剂的混凝土早期抗裂等级达到V级,而空白组早期抗裂达到III级(不符合设计要求);通过混凝土拌合物性能试验,得出抗裂剂具有增加混凝土粘聚性的特点,掺量过多会增加用水量;在力学性能试验中,得到掺加抗裂剂的混凝土强度生长较慢的特点;在足尺模型试验及实体侧墙首件中得出掺加抗裂剂的混凝土成型后外观质量较差。后续的试验过程中,宜马项目工地试验室将致力于通过抗裂剂与掺合料抑制水泥水化作用的性质,找出最佳掺配比例,旨在于既不影响混凝土力学性能及外观质量,又要起到真正抗裂的目的。

    科技月活动开展以来,宜马项目积极响应,组织员工开展对新材料、新技术、新理念的学习活动。要求员工不能仅仅局限于规范标准,要放开头脑搞技术,开拓思想谋发展,把科技兴企的理念牢记心中。宜马项目工地试验室将在做好本职工作的前提下,继续注重新材料、新技术的应用研究,提升工地试验室解决施工中问题的能力。强化我院“崇尚技术、尊重技术、依靠技术”的理念,在此基础上再接再厉,争创技术为先的先锋企业。


作者:管理员   来源:中交一公局土木工程建筑研究院有限公司
